IMS9000(S) 数字融合通信交换机

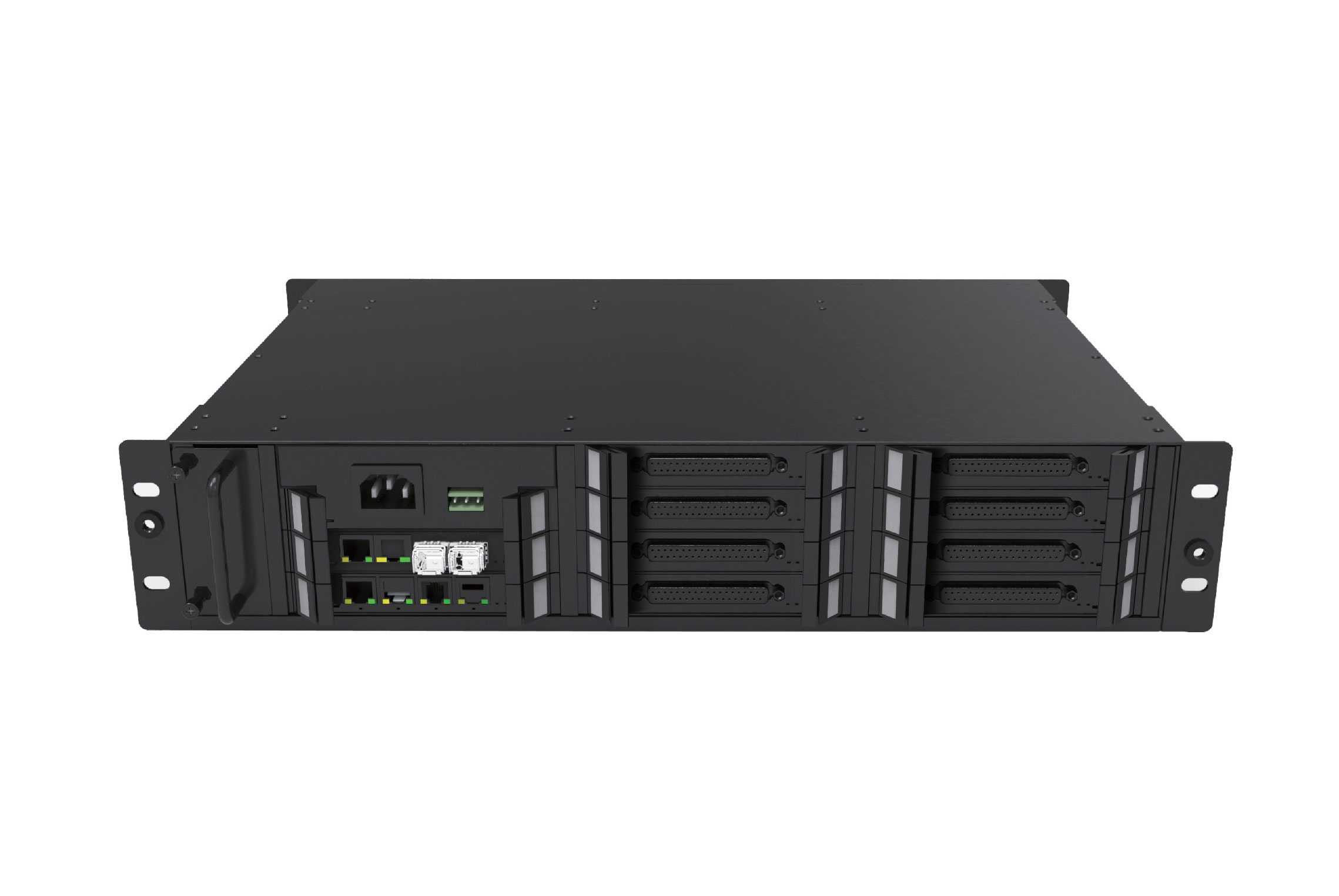

IMS9000-S 数字融合通信交换机  采用“IP&TDM+IOT”设计理念,是新一代IPPBX融合通讯设备。在业务上融合了模拟用户、IP用户、专用分机、模拟环路、E1中继、VoIP中继、录音模块等各类接口,配置灵活。设备共11个槽位,其中8个槽位为业务槽位,供各类业务板卡接入。整机最大容量配置128模拟用户/1024IP用户容量混合通讯。
  • 规格参数

    硬件规格

    项目

    描述

    业务槽位

    MCU槽位x1,SCU槽位x1,PWR槽位x1,风扇槽位x1,业务槽位x8。

    设备尺寸

    2U金属材质,438x 312x90mm

    质量

    整机满配重量≤15KG

    最大配置

    业务槽位x8,不同业务板卡共享业务槽位。

    MCU板卡

    适配MCU槽位,采用 4096 无阻塞时隙交换。它提供内存管理,平台接入,负责系统呼叫控制,信令追踪和数据管理。

    SCU板卡

    适配SCU槽位,将语音时隙、加密、解密传送至各业务板卡。

    风扇板卡

    适配风扇槽位,双风扇散热设计,温度检测自动工作。

    PWR板卡

    适配PWR槽位,支持交流220V/直流48V电源输入供电。

    VoIP板卡

    适配SCU槽位,提供1个RJ45接口,单板可选配16、54、128路VoIP中继通道。

    E1/T1板卡

    适配业务槽位,提供1、2、4个E1/T1接口,支持PRI、7号、1号、QSIG等信令接口。

    FXS单板

    适配业务槽位,模拟用户单元,DB37接口,单板16容量。

    FXO单板

    适配业务槽位,模拟环路单元,DB37接口,单板16容量。

    录音留言单板

    适配业务槽位,提供录音留言功能,选配16~128路录音、留言并发。

    IP用户板

    适配业务槽位,单板支持16~1024 IP终端注册通话。



    工作环境要求

    工作环境温度-5℃~55℃

    环境相对湿度≤95(非凝结)

    海拔2000m以内性能无下降

    主机可靠性

    ≥99.9995%

    系统可靠性

    ≥99.9995%

    软件规格

    IP接入

    支持静态IP、DHCP Client、PPPoE,WAN子接口。

    协议信令

    PRI、SS7、NGN SIP、IMS SIP协议。

    编码类型

    支持G.711a/u、G.729a、iLBC、G.723。

    号码分析

    呼出路由、主叫号码识别、被叫号码识别、号码变换、拨号规则、路由备份。

    基本语音业务

    内部分机呼叫:终端可以是模拟电话、IP话机、SIP软电话;

    IMS/NGN呼叫:SIP中继与IMS/NGN或IPPBX互通。





    补充业务

    总机组、话机报号/报时/报分机、主叫号码显示、主叫号码显示限制、呼叫权限控制、快捷拨号、分机录放音、免打扰、强拆、强插、叫醒、密码拨号、秘书业务、热线业务、遇忙回叫、无应答呼叫转移、无条件呼叫转移、遇忙呼叫转移、离线转移、呼叫等待、呼叫保持、三方通话、电话转接、黑名单、组呼、彩铃、一号通、接入式电话会议、会议、语音信箱、企业总机、话务台、队列、通话录音、通话计费、押金业务、卡号计费业务。

    VoIP保障

    动态抖动缓冲区(JITTER BUFFER)、语音侦测(VAD)、回音消除、舒适背景噪音生成(CNG)。

    DTMF

    支持RFC2833、SIP info和inband。

    传真

    T.30透传、T.38。

    视频

    基于SIP的点对点视频通话。

    网络功能

    静态路由、NAT、端口映射、DNS、NTP、DHCP服务,防火墙。

    账户管理

    分角色权限管理。

    本地管理

    界面化配置、版本升级/回退、数据备份和恢复、license管理。

    远程管理

    SNMP、TR069。

    日志管理

    操作日志、运行日志、用户日志、安全日志

    告警管理

    活动告警、历史告警查询

  • 功能特点

    功能特点


        板卡式设计

          整机采用板卡式设计,具备独立录音/留言插槽,单

          框可提供8个业务板卡混插。

        多方式扩容

          支持多业务功能板卡接入,最大可提供128模拟/(96模拟+512IP)混合语音接入。

        断电恢复

          当发生设备断电重启,即时保护电池失效下,原有配置参数仍能恢复,保证设备

          自动恢复运行。

        业务功能

          语音导航、电话彩铃、呼叫转移、不等位弹边、缩位拨号、语音专线、呼叫等待、

          交替通话、来电转接、总机组、同组代答、热线电话、话务计费、统计、导入导

          出、一号双机、移固一体、外转内转接、会议电话、发言权限、强拆、强插、免

          打扰、紧急求助、一键报警、叫醒服务、电话通讯录、黑白名单、呼叫权限、三

          方通话、录音留言话务软坐席等。

        配置管理

      支持串口、网口连接、版本升级、配置初始化、配置导入导出、配置备份、系统

      操作、报警日志记录、账号权限管理。

        E1、VoIP、FXO等中继模式  。

        内置无限制层数语音导航、个性彩铃

        座机移动电话绑定,离位电话不漏接

        总机夜服设置,自动切换接听电话

        黑、白名单管理,支持批量导入 。

        话务管理配置,支持串口/网口连接

        会议召集,PC坐席一键呼叫

        智能总机组,智能代接策略设定。

         整机配置

           8个业务功能槽位

           录音/留言槽位共用功能槽位

       1个主控+1个电源槽位

       与U3机型板卡兼容

       支持多种中继类型:

               - E1接口

           - VoIP接口

           - FXO接口(DB37)

           - FXO接口(RJ45)

      支持用户类型:

           - FXS模拟话机接口(DB37)

           - FXS模拟话机接口(RJ45)

           - SIP端IP话机接口

           - PCU光拉远接口

           - PAS广播功放接口

      支持内置录音、留言

           - 全并发、混合录音、留言

           - web网页登录查听、下载。

         结构性能

       设备尺寸:2U金属结构

       宽(465mm)*深(315mm)*高(90mm)

       业务槽位:不少于8个

       设备重量:

       - 整机+0业务板,约5.3kg

           - 整机+满配,约8.15kg

      供电模式:

           - 220vac/48vdc输入

           - 支持外接电瓶,浮充

           - 单机最大功耗200W

      运行环境:

           - 环境湿度10~95%

           - 运行环境-5°C~55°C。

        外箱包装

      宽(515mm)*深(425mm)*高(215mm)。
